龍門硬軌加工中心

SWORD

SW-316

Velocity / Smooth

高剛性重切削 AI 龍門加工中心

具有更全面功能，剛性更好，穩定度佳.

One & only :

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台灣唯一的自我控制器

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

AI Technology

AI 技術與智能化，自動參數調整維持精度

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

尖角誤差減少50%，背隙誤差減少30%

加工時減少四分線 50%

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

斜楔直接入油

有效提升機台精度

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

X/Y滾珠導螺桿支撐

提升定位精度

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

Z軸新式方軌設計

切削制震效果提升 50%

Hartrol Premium

機械設計

規格表

相關推薦

Hartrol Premium

透過 AI 技術不斷超越機器的極限

Ai 技術的運用，讓機台加工精度不再受到環境因素影響，即使常溫廠房即可達到高精度的加工。而且加工效率不受工件重量以及其他因素所造成的影響，搭配自動駕駛功能，如同Tesla 汽車自動駕駛功能一樣，達到機器加工自動化。

整機環溫熱補償

LSN 載重自動調機

智慧注油

ECO 開關

智慧捲屑

AFC 自動進給率控制

整機環溫熱補償

溫度不再是影響機台加工精度的問題，環境溫度在8℃以內，熱伸長可確保在0.03mm以內

LSN 載重自動調機

機台自動載重偵測和參數調整，實現一鍵調機的目的。

智慧注油

不影響加工精度與機器壽命、但可以幫您省油，最多達50%

ECO MODE

當機台三軸0速，包含無快速進給、JOG按鍵、手輪移動動作機台閒置20分鐘時，將自動啟動此功能，最大可節能17%。

智慧捲屑

適用於有大量鐵屑的重切削，再也不怕產生積屑問題

AFC 自動進給率控制

面銑側銑重切削時加工效率提升約23%

獨家技術

機械設計

test

獨特的專業技術

硬軌氣浮與整機環溫熱補償，讓精度更加提升

1. 硬軌氣浮在加工時，尖角誤差減少50%，背隙誤差減少30%。

2. 自製主軸，偏擺 5μm 內。

3. 整機環溫熱補償能發揮在 6米以下龍門精度達 ≦0.03 mm。

test

橫樑三硬軌

test

橫樑斜背式設計

test

超大力柱設計

高剛性的結構設計

有效提升機台剛性與穩定度

1. 橫樑三硬軌設計: 提升剛性 30%。

2. 橫樑斜背式設計: 加寬滑軌的支撐面，提升機台穩定度使機台更耐重切削。

3. 立柱大跨距: 使整機能承受更大的主軸切削力。

效率提升的特色結構

智慧斜楔

自製齒輪頭

手動，半自動萬向頭

90度手動，半自動角度頭

350 ，500 mm 延伸頭

智慧斜楔，自製齒輪頭與角度頭的運用提升加工表現

1.智慧斜楔直接入油潤滑: 避免鑄件與斜楔接觸面的漏油問題與避免導致 Turcite -B 摩擦片的潤滑失誤。

X & Y 軸雙斜楔設計有效提升加工精度。

2. 自製齒輪式傳動機頭: 在低轉速擁有高扭力，高轉速適用於模具加工業。

3. 搭配角度頭來滿足不同的加工需求。

SW 系列Z 軸方軌

test

與日本機台同等級的性能表現

test

面銑

test

端銑

test

鑽孔

test

攻牙

1. 累積 58 年工具機製造工藝，加上 AI 技術，使加工精度/效率/光潔度幾乎等同日本機的水平

2. Super Speed Cycle time 加工效率比台灣同業提升 15% ~50%

．Model：SW-316

．主軸：6,000 rpm 齒輪式主軸 22 kW

．切削材質：S 45C

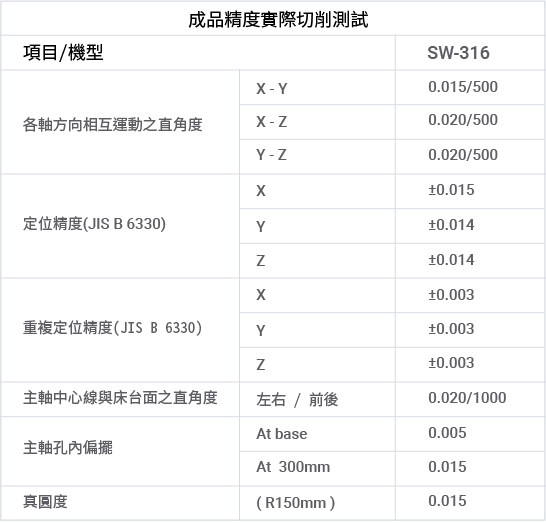

追求完美，近乎苛求的檢驗標準

test

test

test

所以我們敢保證，每部機器幾乎零缺點的品質

3D輪廓度公差符合標準：

使用三次元量測方式進行3D輪廓度公差量測，抽測114點均在公差內 (± 0.02mm)

OMV( On Machine Verification) 機上檢驗：

搭配 OMV 機上檢驗系統,直接在機台上面進行三次元尺寸檢驗、減少工件搬運時間並確保每一個工件都是良品

展現極致的加工效率與模具合模精度

test

test

進一步了解

test

進一步了解

規格表

工作台

工作台面積

3000 x 1450

mm

最大載重(平均負載)

8000

kg

T 型槽槽寬 X 間距 (槽數)

22 x 180 (17)

行程

X軸行程

3100

mm

Y軸行程

1600

mm

Z軸行程

780 (1070)

mm

主軸

主軸錐度

#50

主軸轉速(齒輪式)

#50 6000/8000

rpm

自動換刀系統

刀具數

#50 A:32 (40) S:20

pcs

刀柄

BT-50 (BBT /CAT /DIN))

馬達

主軸馬達(連續/30分)

#50:15/18.5 opt.18.5/22,22/26

kw
