五軸立式加工中心

5A

5A-40R / 5X

velocity / Smooth

五軸AI 立式加工中心

具有更全面的功能,速度更快,精度更高

One & only :


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
μm

空間誤差

五軸空間誤差補償達到20μm


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

軸心冷卻技術

內藏式軸因冷卻技術,降低主軸熱變為達70%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
μm

MGPS

Μ級製程與標準 定位精度5μm內


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Oil – air lubrication spindle

油氣潤滑主軸,不限操作時數,兩年保固


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

Y 軸全行程支撐

全行程支撐設計,確保精度的穩定行與耐久性,精度優於台灣同業30%.

. . . . . .

熱變位補償

整機熱變位補償設計

HEIDENHAIN TNC640

機械設計

規格表

相關推薦

HEIDENHAIN TNC640

獨家技術

機械設計

test

高精度製程標準與高性能主軸

高品質自製主軸可24小時連續運轉及產出

1. 自製主軸,偏擺 5μm 內。

2. 油氣潤滑技術:有效的降低主軸溫度。確保加工精度;可以連續運轉、主軸停止超過 15 分鐘時自動進入節能模式。

最佳剛性結構設計

test

全系列機型軌道面五年保固

test

超大立柱及高寬底座設計

test

一體成型底座設計

透過高剛性結構來提升切削時穩定性與動態精度

1. 超大立柱及超寬底座設計:提升機台底座和立柱結合面,提升機台穩定性、剛性和加工效率。

2. 一體成型底座設計:特殊設計之高效能油水分離,避免切銷液變質惡臭的問題。

test

Z 軸伺服馬達與滾珠螺桿直結

適用於高速加工的伺服傳動

直結式驅動提高效率與精度

直結式 Z 軸伺服馬達與滾珠螺桿直結:伺服馬達直接驅動,無背隙問題及伺服遲滯問題產生,提升機台效率及穩定性


test

與日本機台同等級的性能表現

test

test

1. 累積 58 年工具機製造工藝,加上 AI 技術,使加工精度/效率/光潔度幾乎等同日本機的水平

2. Super Speed Cycle time 加工效率比台灣同業提升 15% ~50%


.Model:5A-40R

.主軸:15,000 rpm 直結式主軸12.5 kW

.切削材質:Alumium die cast ADC12

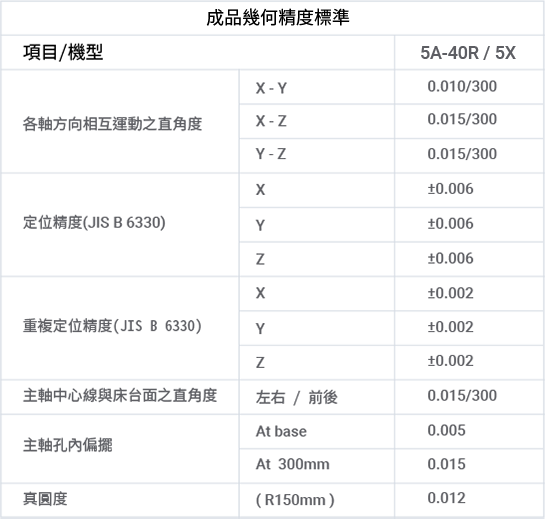

追求完美 近乎苛求的檢驗標準

所以保證,每部機器幾乎零缺點的品質

追求完美,近乎苛求的檢驗標準

test

test

test

所以我們敢保證,每部機器幾乎零缺點的品質

3D輪廓度公差符合標準:

使用三次元量測方式進行3D輪廓度公差量測,抽測114點均在公差內 (± 0.02mm)


OMV( On Machine Verification) 機上檢驗:

搭配 OMV 機上檢驗系統,直接在機台上面進行三次元尺寸檢驗、減少工件搬運時間並確保每一個工件都是良品

規格表

工作台

工作台面積

Ø 320

mm

最大載重(平均負載)

水平: 200 傾斜: 100

kg

T 型槽 槽寬 X 間距 (槽數)

12 x 90° (4)

mm

行程

X軸行程

410

mm

Y軸行程

610

mm

Z軸行程

510

mm

A 軸行程

+ 30° ~ -120°

degree

C 軸行程

± 360°

degree

主軸

主軸錐度

#40

主軸轉速(直結式)

10000/12000/15000

rpm

自動換刀系統

刀具數

A : 24(30/40)

pcs

刀柄

BT40 ( BBT / CAT / DIN )

馬達

主軸馬達(連續/30分)

7.5 / 11 opt.15 / 18.5

kW
