什么是空间精度误差补偿技术？为什么高精密 CNC 加工不能只看单轴精度?

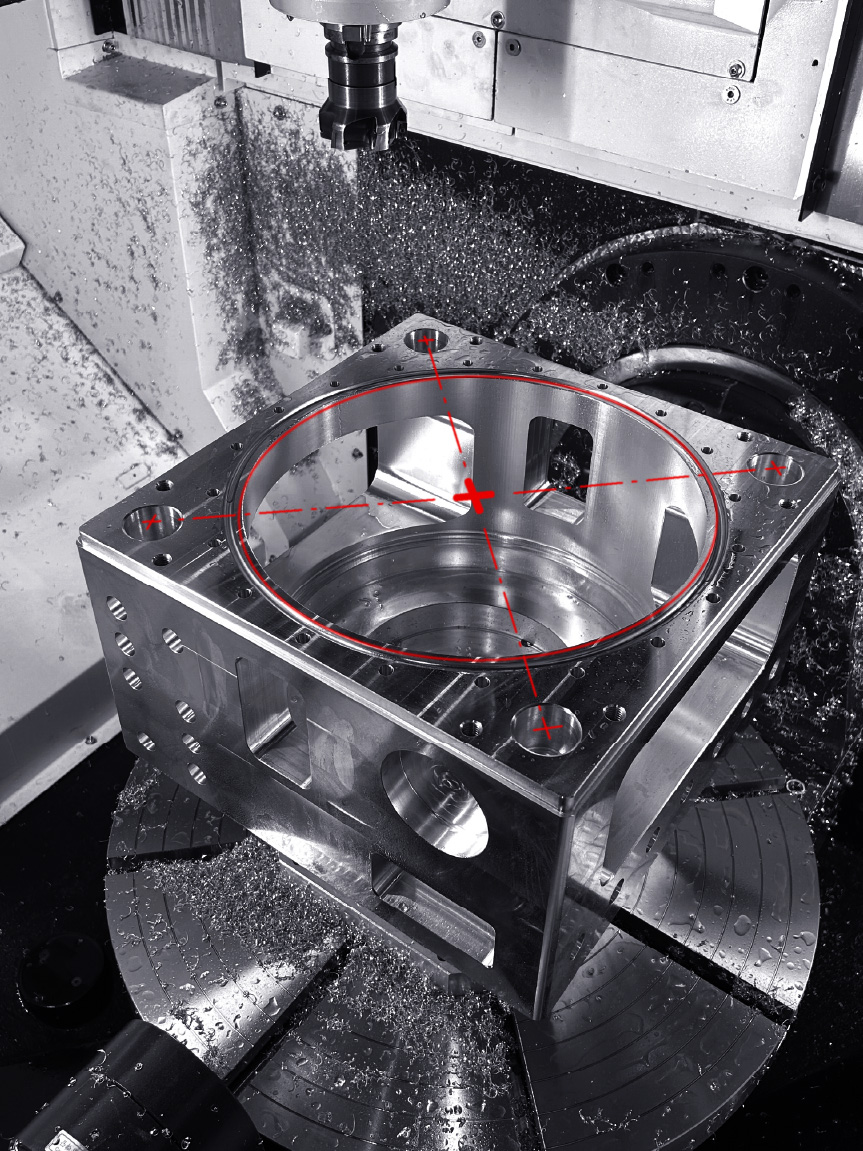

半导体产业真空腔体执行空间精度补偿示意图

在 CNC 加工领域中，很多人习惯用“定位精度”或“重复定位精度”来判断一台机床的表现，但对于真正的高精密加工而言，这样的理解其实并不完整。

因为在实际加工过程中，刀具并不是只沿着单一轴向移动，而是在三维空间中进行复合运动。真正影响加工结果的，不只是某一个轴能不能准确到位，而是刀具在整个加工空间中的位置与姿态，是否都能维持一致的几何精度。

这也是为什么近年来，高阶 CNC 工具机越来越重视一个关键概念：空间精度误差补偿（Micro-Stability Concept）。

简单来说，空间精度补偿技术并不是只修正某一条轴线上的误差，而是针对整台机床在三维加工空间内所累积的几何误差进行分析、建模与补正，让刀具在不同位置、不同高度、不同运动路径下，都能维持更高的一致性与精度稳定性。

对于半导体零件、模具、精密机械、航天零件，甚至是需要高孔位精度与高几何公差控制的工件而言，这项技术的重要性正在快速提升。

为什么三轴机床的误差，比想象中更复杂？

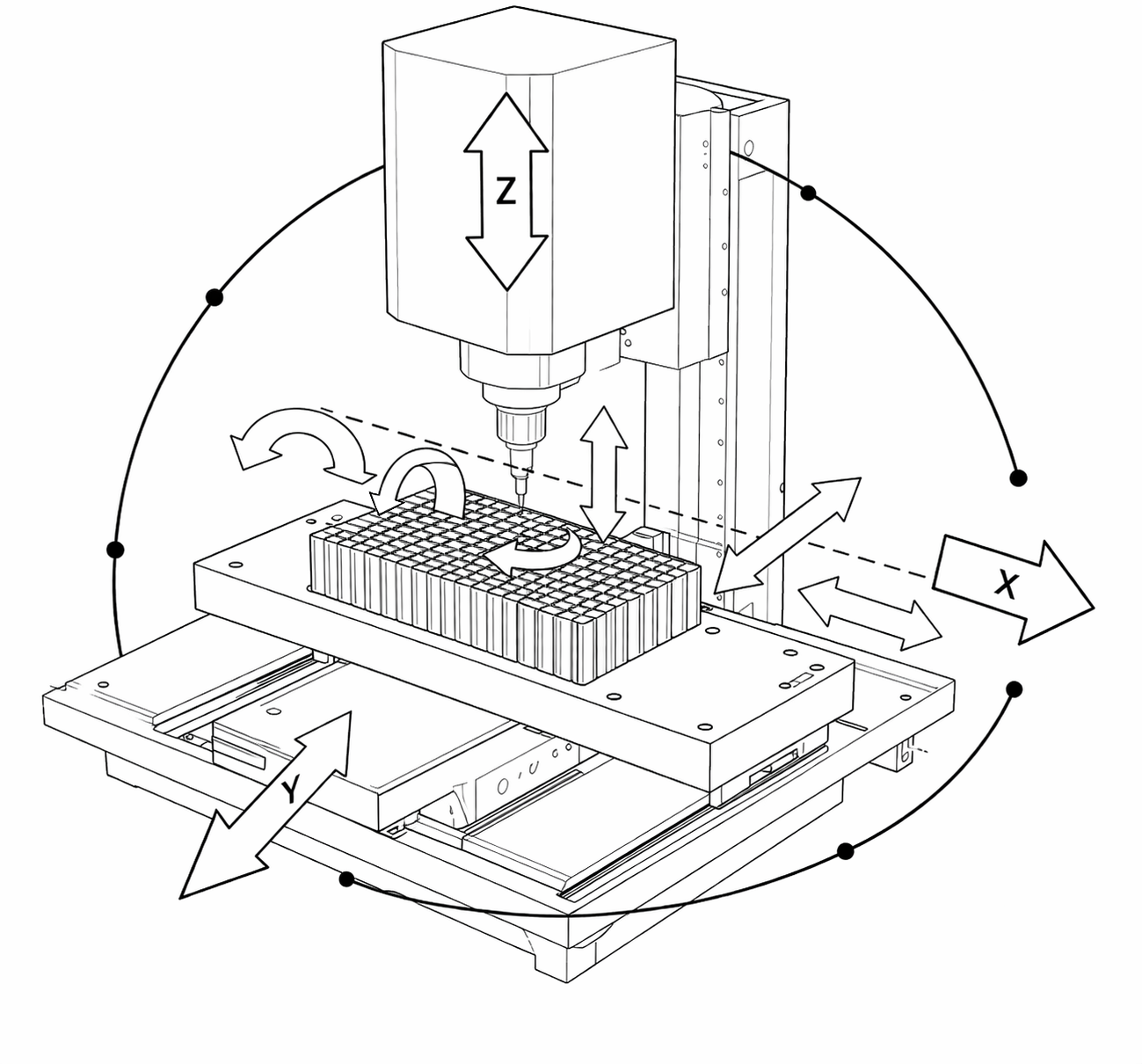

三轴加工机看似只有 X、Y、Z 三个线性轴在运动，但实际影响加工精度的，远不只是单纯的位置偏差。工具机误差主要可分为单轴几何误差与轴间垂直度误差，两者合计共 21 项自由度误差，也是影响机台精度的重要因素。

对于每一个线性轴来说，在移动过程中并不只是单纯地沿直线运动，而是可能同时产生线性定位误差、水平直线度误差、垂直直线度误差，以及 Pitch、Yaw、Roll 等姿态变化误差。每个线性轴对应 6 项自由度误差，X、Y、Z 三轴合计形成 18 项几何误差；再加上三轴之间的垂直度误差，最终都会反映在刀具尖端位置上，也就是实际切削点的真实状态。

因此，在高精密加工中，如果只看单轴定位精度，往往无法真正反映机台整体的加工品质与空间精度表现。

三轴 21 项自由度误差：

线性定位误差（Linear Positioning Error）
水平直线度误差（Horizontal Straightness Error）
垂直直线度误差（Vertical Straightness Error）
俯仰误差（Pitch Error）
偏摆误差（Yaw Error）
滚动误差（Roll Error）
垂直度误差（Squareness Error）

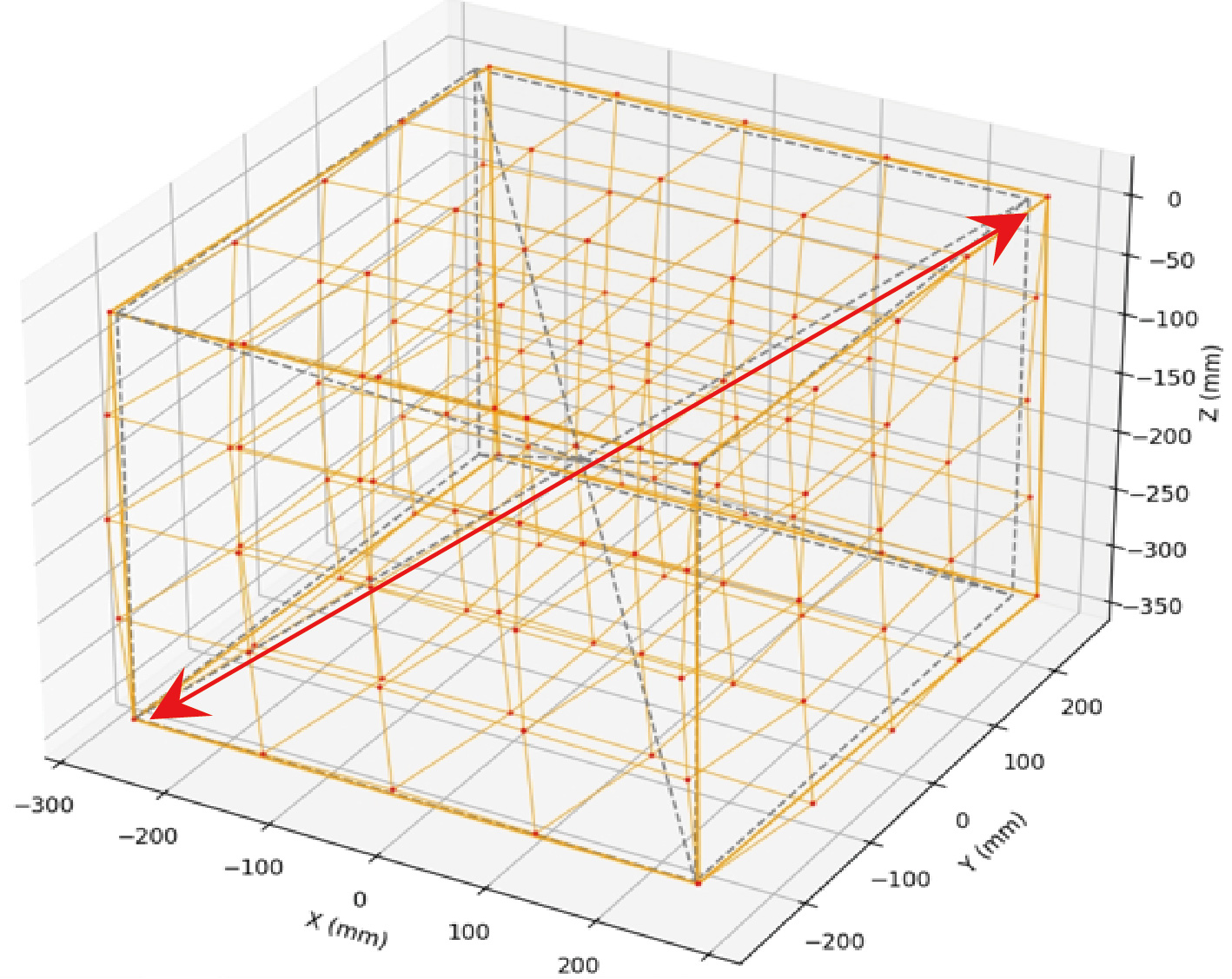

空间对角线误差补偿

为什么对角线误差特别具有代表性？

在机床精度验证中，对角线误差是一项非常具有代表性的指标。

原因在于，对角线运动不是单一轴的直线移动，而是多轴同步插补下的综合结果，因此更能反映机床在整个空间中的真实几何状态。

从实际验证数据来看，在 1 米空间尺度下，补偿前的对角线误差为 0.044 mm，补偿后则下降至 0.010 mm，整体精度提升约 77%。

这不仅仅是数值上的变化，而是会直接影响实际加工结果。例如，在大型平面加工、孔位加工、长距离插补、治具定位面加工或多孔系工件上，对角线误差如果过大，往往会造成孔位偏移、尺寸累积误差、装配不顺或几何公差超差等问题。

因此，当一台机床能够把 1 米范围内的空间误差控制到更低水平时，代表它不只是局部精度好，而是整个加工空间的几何一致性更高。

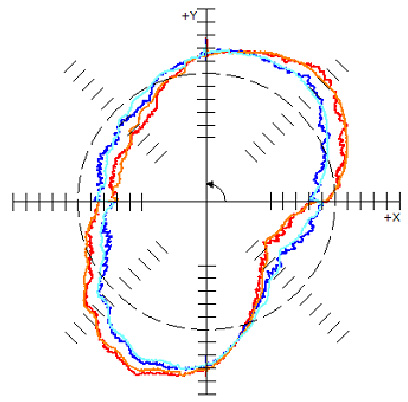

补偿前真圆度为 7.3 μm

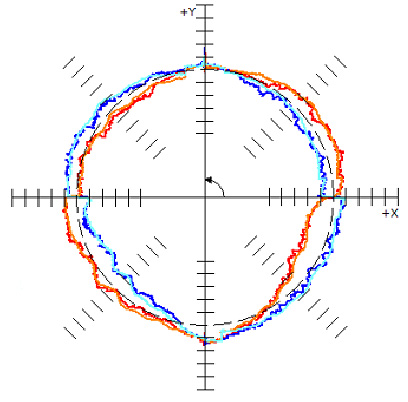

补偿后真圆度为 4.1 μm

DBB 循圆验证说明了什么？

如果对角线误差可以用来看整体空间几何状态，那么 DBB（Double Ball Bar）循圆验证，则更接近实际加工中的运动表现。

因为很多实际加工轮廓，例如圆孔、圆弧、曲面轮廓与插补路径，都不是单一方向切削，而是需要多轴同步运动。如果机床在插补时存在几何误差、轴间垂直度偏差、伺服动态误差或姿态误差，最后就会反映在圆形轮廓不圆、轮廓不顺或尺寸不稳定等问题上。

在 XY 平面、刀长 150 mm 的条件下，补偿前的真圆度为 7.3 μm，补偿后改善为 4.1 μm，提升约 43%。

同时，垂直度误差也从 -6.0 μm 改善至 0.4 μm，提升约 93%。

这组数据非常有代表性。因为当刀具长度增加时，刀尖位置更容易放大几何误差，因此这样的测试条件比一般短刀具条件更接近实际加工现场。真圆度与垂直度同时改善，也说明补偿效果并不只是针对某一项误差，而是对整体运动精度与几何一致性都有帮助。

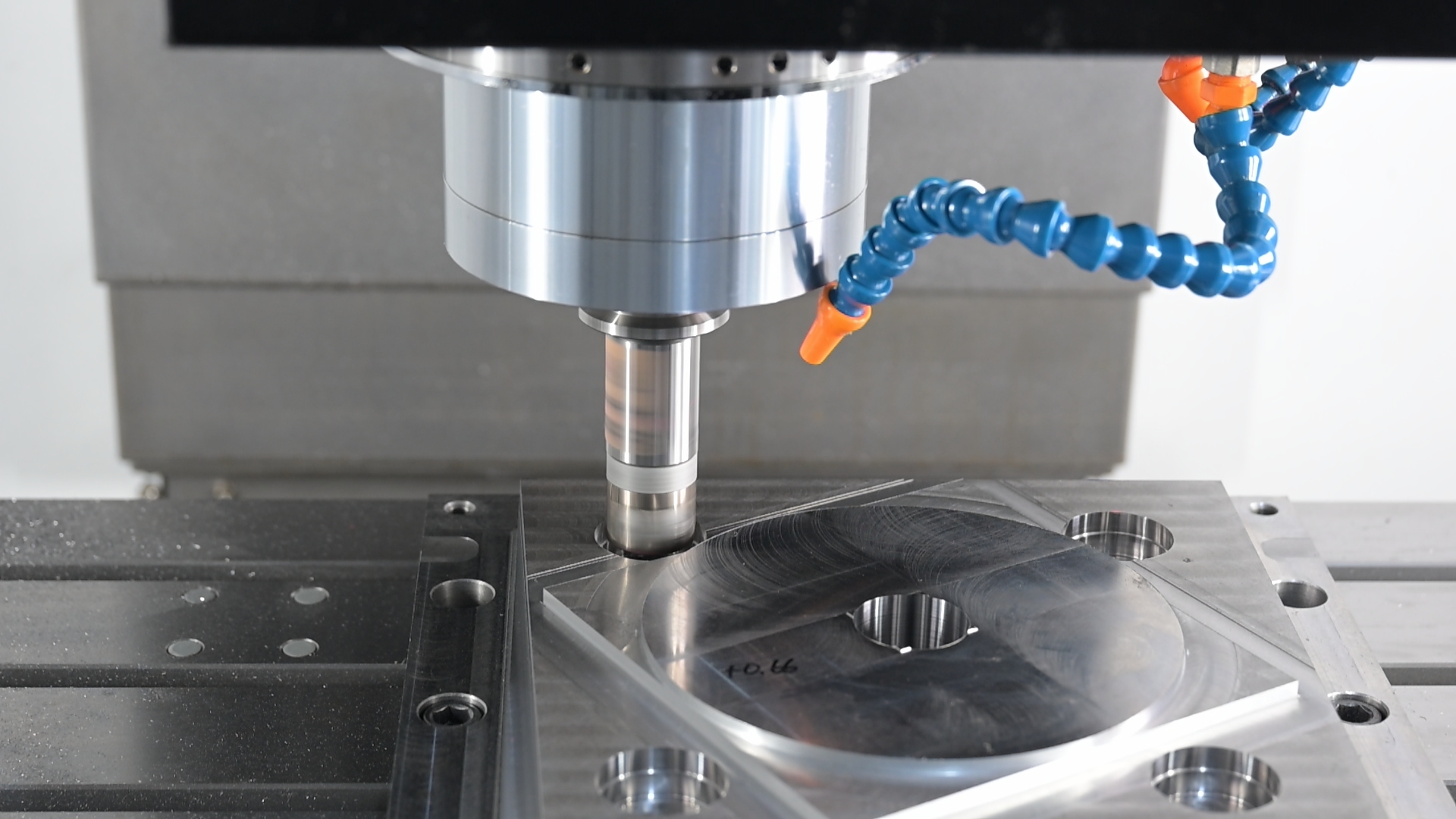

搪孔实际加工验证

从搪孔验证来看，补偿技术不只是改善图表，而是直接改善工件结果

对许多使用者来说，量测图表再漂亮，都不如直接看工件结果更有说服力。

而空间精度补偿最有价值的地方，就是它最终能够反映在实际加工特征上。

在搪孔精度验证中，针对 D1–D3 对角线方向的尺寸误差进行比较，补偿前的误差为 2.828 μm，补偿后下降为 1.626 μm，整体精度提升约 42%。

这项数据说明了一件事：空间精度补偿并不只是改善理论模型，而是能够直接影响孔位尺寸与几何关系。对于需要高孔位精度的工件而言，这代表后续装配、定位、密封与配合精度都能更加稳定。

在半导体零件、模具孔系、精密机构零件与高精度夹治具中，这类差异往往就是决定工件能否顺利装配与正常工作的关键。

为什么这项技术特别适合半导体、模具与高精度零件加工？

空间精度误差补偿之所以重要，不是因为它听起来高端，而是因为它正好对应到高精密产业最在意的加工问题。

以半导体零件为例，像是真空腔体、法兰面、密封孔位与高平面度零件，通常不只要求单点尺寸准确，更要求不同面与不同孔位之间的几何关系稳定。如果机床在整个空间中的误差控制不足，即使单点量测合格，也可能在装配时出现偏差。

在模具加工中，空间精度则会直接影响型腔几何、轮廓一致性、孔位关系与模具配合精度。很多模具问题表面上看起来像是刀具或程序问题，实际上背后往往与机床的空间几何误差有关。

至于精密机械、航天零件与高阶治具，则更常涉及长距离孔位、平面关系、多面加工与高几何公差要求。这些都不是单一轴精度能够完全解释的，而是必须回到整体空间精度能力来看。

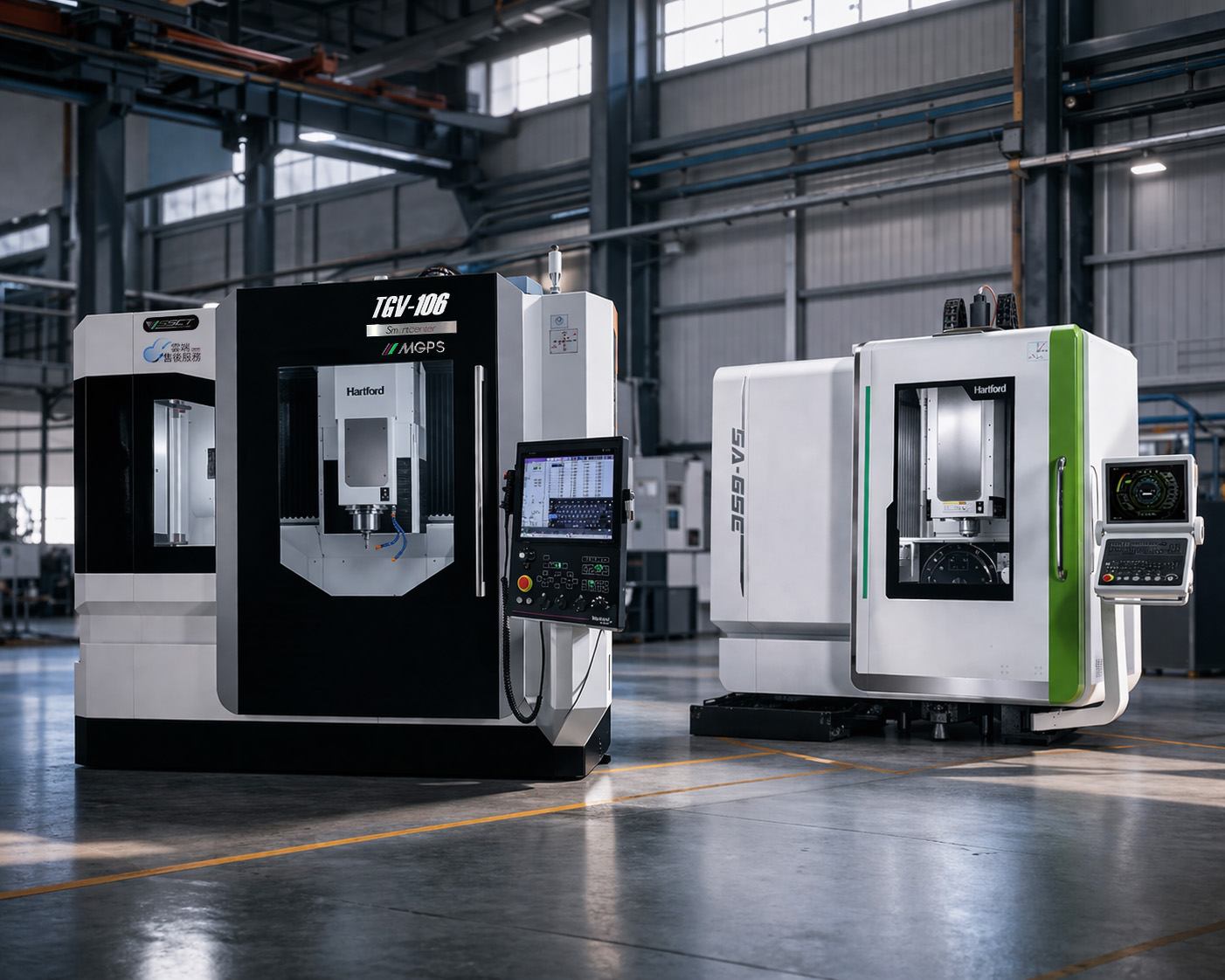

Hartford 五轴加工中心机 5A-65E（右图）、高速加工中心机 TGV-106（左图）

真正有价值的不是“一次很准”，而是“持续稳定地准”

精度从来不是单次测试的竞赛，而是长期稳定性的能力。

对实际使用者来说，真正重要的并不是某一次量测数据特别漂亮，而是同样的工件在不同批次、不同位置、不同刀具条件下，是否都能维持稳定品质。

空间精度补偿的价值，也正是在这里。它不是单纯让机台在某一个条件下变得更准，而是让整体加工空间的几何一致性提高，进而让工件结果更稳定、返工风险更低、首件成功率更高，并降低对人员经验与反复补正的依赖。

这种能力，在高精密加工中往往比单纯追求极限数字更具实际价值。

对于 Hartford 五轴加工中心机 5A-65E 而言，在多面加工、复杂曲面加工与高精度孔位应用中，更能展现稳定一致的空间精度表现；而对于高速加工中心机 TGV-106 来说，则特别适合应用于高速、高精度与长时间连续加工需求，让机台不只精准，更能在实际量产中维持可靠表现。

当加工精度进入「空间」层次，补偿技术就不再只是加分项，而是必要条件

当加工产业逐步朝向半导体、高精度模具、微细加工与高一致性量产发展时，对机床精度的要求也不再只是“某一轴很准”，而是整个加工空间都要足够准、足够稳、足够一致。

从对角线误差、DBB 循圆验证到搪孔尺寸结果可以看出，空间精度误差补偿的价值，不在于它让某一个数据更好看，而在于它让整体加工几何质量更接近真实需求。当 1 米对角线误差可由 0.044 mm 降至 0.010 mm，当 DBB 真圆度可由 7.3 μm 改善至 4.1 μm，当孔位对角线尺寸误差可由 2.828 μm 降至 1.626 μm，这些数据其实都指向同一件事：高精密加工真正要控制的，不只是单一轴的移动，而是整个加工空间中的几何一致性。

对 Hartford 而言，空间精度误差补偿技术的意义，并不只是体现在规格数字上，而是在更贴近真实加工条件的情况下，让机床在更大的加工范围内，依然能够维持稳定、可验证且具一致性的精度表现。这也是 Hartford 持续投入高精密加工技术的重要方向之一。
