龙门线轨五面加工中心

ALL NEW INFINITY

HSA-546AAC

Velocity / Smooth

高效率高精度 AI 龙门五面加工中心

具有更全面功能，效率更快，精度更高。

One & only :


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台湾唯一的自我控制器


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

Ai Technology

Ai 技术与智能化，自动参数调整维持精度


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

角度头四拉栓设计

比同业抗切削扭矩提升33%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

Z轴四线轨

比同业两线轨负荷能力提升30%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

自动换头速度

领先同业


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
组

ACC多头仓

可搭配自动万向头/自动90度头/自动延伸头，提供多样化的选择

Hartrol Premium

机械设计

规格表

相关推荐

Hartrol Premium

透過AI技術不斷超越機器的極限

AI技術的運用，使精度不受環境因素影響，只要常溫廠房即可坐到高精度的加工，而且加工效率不受工件重量以及刀具磨耗影響，只要搭仔自動駕駛功能，如同Tesla 汽車自動駕駛功能，可達到機器加工自動化

CCD監視

主動異警通報

智慧注油

刀具資料庫

自動進給率控制

独家技术

机械设计

test

Z 轴四线轨

test

自动万向头

test

自动化交换头舱

test

自制齿轮式 8000 RPM

test

ACC多头仓设计

高刚性结构与高精度的 HSA 五面加工中心系列

不断提升加工性能, 满足各种加工应用的高精度切削

1. Z轴四线轨，三面拘束结构专利设计，双向支撑刚性提升20%，为您切削带来绝佳的刚性表现。

2. 主轴型式多重性选择、自制齿轮式 8000 rpm设计。

3. 自制主轴，偏摆 5μm 内。

4. AAC多头仓: 3~5头仓，头仓配置保护盖与角度头独立储仓。

5. 结合自动化交换头舱和立卧换刀系统，各储仓配置独立活动门，仅于换头时开启，防止切屑污染。


test

斜背式横梁

高剛性：提高結構剛性30%的斜背式橫樑、立柱前跨設計

优化结构，可提升切削稳定性与动态精度

1. 斜背式横梁设计，降低加工时产生的振动，提升加工精度与表面光洁度。

2. 立柱前跨设计，立柱与底座结合宽度加大 1,250 MM，有效传递最大切削力道，降低整体切削震动。




高速度：适用于高速加工的伺服传动与配重设计

test

三轴直结式传动

test

Z 轴氮气蓄压配重系统

test

螺杆支撑机构

三轴直结式传动提高效率与精度，氮气配重设计提供加工稳定性

1. 三轴直结式传动：有效降低传动背隙 30% 以上。

2. Z 轴氮气蓄压配重系统：降低油压箱运转噪音，油压箱油温降低50%，有效节能 20% 以上。

3. 螺杆支撑机构 (选配) ：确保传动动力维持，改善螺杆自重下垂，提高定位精度与螺杆寿命。

    ( X轴 5 米以上标配， 4 米以下选配。 )

test

与日本机台同等级的性能表现

test

面铣

test

端铣

test

攻牙

test

钻孔

1. 累积超过 60 年工具机制造工艺，加上 AI 技术，使加工精度 / 效率 / 光洁度几乎等同日本机的水平

2. Super Speed Cycle time 加工效率比台湾同业提升 15% ~ 50%

．Model ：HSA-546AAC
．主轴：6,000 rpm 齿轮式主轴 26kw
．切削材质：S45C

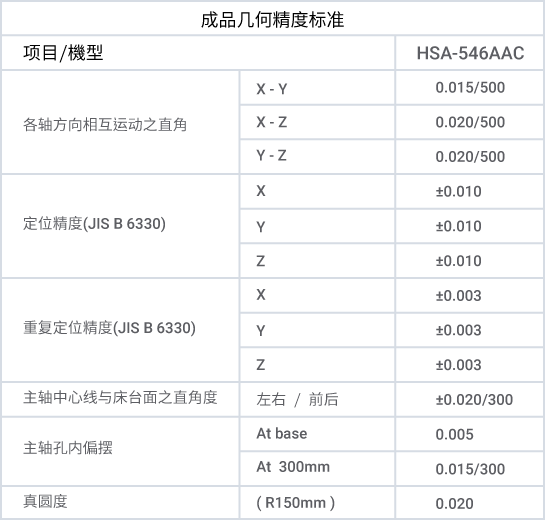

追求完美，近乎苛求的检验标准

test

test

test

所以我们敢保证，每部机器几乎零缺点的质量

3D 轮廓度公差符合标准：

使用三次元量测方式进行 3D 轮廓度公差量测，抽测 114 点均在公差内 ( ± 0.02mm )

OMV ( On Machine Verification ) 机上检验：

搭配 OMV 机上检验系统，直接在机台上面进行三次元尺寸检验、减少工件搬运时间并确保每一个工件都是良品


规格表

工作台

工作台面積

5000 x 3000

mm

最大載重(平均負載)

21000

kg

行程

X軸行程

5000

mm

Y軸行程

4600

mm

Z軸行程

1000 ( 1200 )

mm

主軸

主軸錐度

#50

主軸轉速(齿轮式)

6000 ( 8000 )

主軸轉速(复合式)

10000

自動換刀系統

刀具數

A : 32 ( 40 / 60 )

pcs

刀柄

BT-50 ( CAT-50 / DIN50 / BBT-50 )

馬達

主軸馬達(連續/30分)

18.5 / 22 opt. 30 / 35

kw
