立式线轨加工中心

S系列

S10

高速高精度 Ai 立式加工中心

具有更全面的功能，速度更快，精度更高

One & only :


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台湾唯一的自我控制器


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

Ai Technology

Ai 技术与智能化, 自动参数调整维持精度.


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
μm

MGPS

μ级制程定位精度5μm内


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
μm

与日本机同等级的性能与标准

日本等级的机台精度，真圆度5μm内


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

SSCT

SSCT Super Speed Cycle Time 加工效率优于同业30%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
年

Oil – air lubrication spindle

油气润滑主轴，不限操作时数，两年保固。

Hartrol Premium

机械设计

规格表

相关推荐

Hartrol Premium

透過AI技術不斷超越機器的極限

AI技術的運用，使精度不受環境因素影響，只要常溫廠房即可坐到高精度的加工，而且加工效率不受工件重量以及刀具磨耗影響，只要搭仔自動駕駛功能，如同Tesla 汽車自動駕駛功能，可達到機器加工自動化

CCD監視

主動異警通報

智慧注油

刀具資料庫

自動進給率控制

整機還溫熱補償

独家技术

机械设计

test

高精度_MGPS μ级 制程标准与高性能主轴

将加工精度提升到微米等级 主轴可24小时连续运转及产出

  1. MGPS ( Micro Grade Process and Standard )， μ 级制程技术与标准，定位精度 8μm 内，重覆定位精度 5μm 内。
  2. 自制主轴，偏摆 5μm 内。
  3. 油气润滑技术：有效的降低主轴温度。确保加工精度；可以连续运转、主轴停止超过 15 分钟时自动进入节能模式。

test

全系列机型轨道面五年保固

test

超大立柱及超宽底座设计

最佳化的刚性结构体设计，稳定、 不变形、持久的精度

MQT + 设计品质指标

  1. 一体式成型确保高刚性
  2. 采用世界认证的米汉纳铸铁提升减震效果
  3. 独特的内肋设计，有效降低变形量量

稳固的结构设计 独特的加工能力表现

test

三轴直结式传动设计

test

底座铸件稳定的结构设计

直结式驱动提高效率与精度 高刚性的机台结构设计

  • 三轴滚珠螺杆与伺服马达直接传动
  • 三轴螺杆两端皆安装高精度轴承
  • 主轴头重量减轻，有效降低加速时之应力

test

与日本机台同等级的性能表现

test

钻孔

test

面铣

test

端铣

test

攻丝

1. 累积 60 年工具机制造工艺，加上 AI 技术，使加工精度/效率/光洁度几乎等同日本机的水平。

2. Super Speed Cycle time 加工效率比台湾同业提升 15% ~50%。


．Model：S10

．主轴：15,000 rpm 直结式主轴11kW

．切削材质：Alumium die cast ADC12


追求完美 近乎苛求的检验标准

所以保证，每部机器几乎零缺点的质量

追求完美，近乎苛求的检验标准

test

test

test

test

所以我们敢保证，每部机器几乎零缺点的质量

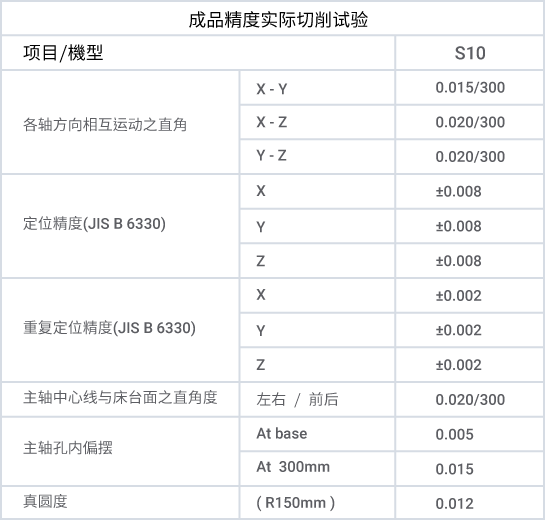

3D轮廓度公差符合标准：

使用三次元量测方式进行3D轮廓度公差量测，抽测114点均在公差内 (± 0.02mm)。


OMV( On Machine Verification) 机上检验：

搭配 OMV 机上检验系统,直接在机台上面进行三次元尺寸检验、减少工件搬运时间并确保每一个工件都是良品。


规格表

工作台

工作台面积

1150 x 510

mm

最大载重(平均负载)

600

kg

行程

X轴行程

1000

mm

Y轴行程

510

mm

Z轴行程

510

mm

主轴

主轴锥度

#40

主轴转速(皮带式)

8000 / 10000 / 12000

rpm

主轴转速(直结式)

10000

rpm

自动换刀系统

刀具数

S : 16 A : 24 / 30

pcs

刀柄

BT40 ( BBT / CAT / DIN )

马达

主轴马达(连续/30分)

7.5 / 11 / 9.8

kw
